网络拓扑发现技术旨在自动识别和绘制出网络中所有设备（如路由器、交换机、服务器、PC等）之间的连接关系图。
核心原理(技术选型)
1. 基于SNMP的原理
这是最经典、最主流的方法。
核心思想：利用SNMP协议查询网络设备（尤其是交换机和路由器）中预存的管理信息库（MIB）。
工作流程：
发现设备：通过Ping扫描或读取已知设备，建立初始设备列表。
查询MIB：
地址转发表（MAC Table）：查询交换机的dot1dTpFdbTable（桥接MIB），获取每个端口学习到的MAC地址。这是最关键的一步。
接口信息表（IF-MIB）：查询设备的接口列表、名称、状态、速度等。
IP路由表（IP Forwarding Table）：查询路由器的路由表，了解网络层的路径信息。
分析连接关系：通过分析MAC地址表，可以推断出：如果一个交换机A的某个端口学到了另一个交换机B的MAC地址，那么这两个设备很可能通过该端口相连。通过关联ARP表和MAC表，可以进一步确定IP设备（如PC、服务器）连接在哪个交换机的哪个端口上。
2. 基于ARP/CAM表的原理
这是SNMP方法的一个子集或简化版，更侧重于二层连接。
核心思想：直接读取设备的ARP表（IP到MAC的映射）和交换机的CAM表（MAC到端口的映射）。
工作流程：
获取网络中活跃的IP地址列表。
通过SNMP或CLI登录，读取网关或核心交换机的ARP表，获取IP-MAC对应关系。
遍历所有交换机，读取它们的CAM表，获取MAC-端口对应关系。
将两者结合，即可绘制出“哪个IP设备（通过哪个MAC地址）连接在哪个交换机的哪个端口上”。
3. 基于主动探测的原理
这种方法不依赖于设备提供的MIB信息，而是通过发送探测包来推断拓扑。
核心思想：模拟数据包的传输路径，观察其行为。
工作流程：
Traceroute：向目标IP发送TTL递增的数据包，通过中间路由器返回的“超时”消息，可以构建出从源到目的地的三层路径。通过向多个目标进行Traceroute，可以拼凑出网络的三层拓扑。
CDP/LLDP 探测：主动向网络发送多播探测包，监听并解析支持CDP或LLDP的设备发送的邻居公告。
4. 基于邻居发现协议的原理
利用网络设备自动宣告的邻居信息，这是最直接、最准确的方法。
核心思想：直接监听或请求设备使用专用协议（如CDP、LLDP）报告的邻居信息。
工作流程：拓扑发现工具通过SNMP或CLI查询设备的LLDP-MIB或CDP-MIB，直接获取“本机端口 - 对端设备 - 对端端口”的完整连接信息。这种方式得到的结果非常精确。
5. 基于监听/被动发现的原理
核心思想：不主动发送任何探测包，而是通过监听网络流量（如ARP广播、DHCP请求）来发现设备和推断关系。
优点：零干扰，不会增加网络负担，安全性高。
缺点：发现速度慢，且如果设备不通信，就可能无法被发现。
关键协议
1. SNMP（简单网络管理协议）
角色：数据采集的核心协议。几乎所有现代的网络拓扑发现工具都使用SNMP来从设备上获取MIB数据。
版本：v2c最常用，v3提供了加密和认证，更安全。
2. LLDP（链路层发现协议）和 CDP（思科发现协议）
角色：直接提供邻居连接信息的协议。
CDP：思科专有协议，主要用于思科设备之间。
LLDP：IEEE标准的协议（802.1AB），被绝大多数厂商（华为、H3C、Juniper等）支持，是跨厂商环境下的首选。
功能：设备会定期向邻居发送包含自身身份（设备ID、端口ID、系统能力等）的信息。通过查询这些信息，可以精确绘制设备间的物理连接。
3. ICMP（互联网控制消息协议）
角色：用于设备发现和连通性测试。
功能：
Ping (Echo Request/Reply)：用于发现活跃的IP设备。
Traceroute (Time Exceeded)：用于发现源到目标之间的路径，构建三层拓扑。
4. ARP（地址解析协议）
角色：提供IP地址与MAC地址的映射关系。
功能：拓扑发现工具通过读取路由器或三层交换机的ARP表，将网络层的IP地址与数据链路层的MAC地址关联起来，这是将IP设备定位到交换机端口的关键一步。
流程概述
最终网络管理系统实现过程中综合运用以上多种技术和协议：
设备发现：使用ICMP Ping扫描一个IP地址段，找到存活的主机。
标识关键设备：通过SNMP sysObjectID等信息，识别出这些设备是路由器、交换机还是普通PC。
收集连接信息：
优先使用LLDP/CDP，如果能获取到，连接关系就基本确定了。
如果没有LLDP/CDP，则使用SNMP查询交换机的地址转发表（MAC Table） 和ARP表，通过算法分析出连接关系。
对于三层网络，使用Traceroute来补充路由器之间的连接路径。
数据关联与呈现：将所有收集到的信息（设备类型、接口状态、连接关系）进行关联和整合，在一个图形化界面上绘制出网络拓扑图。

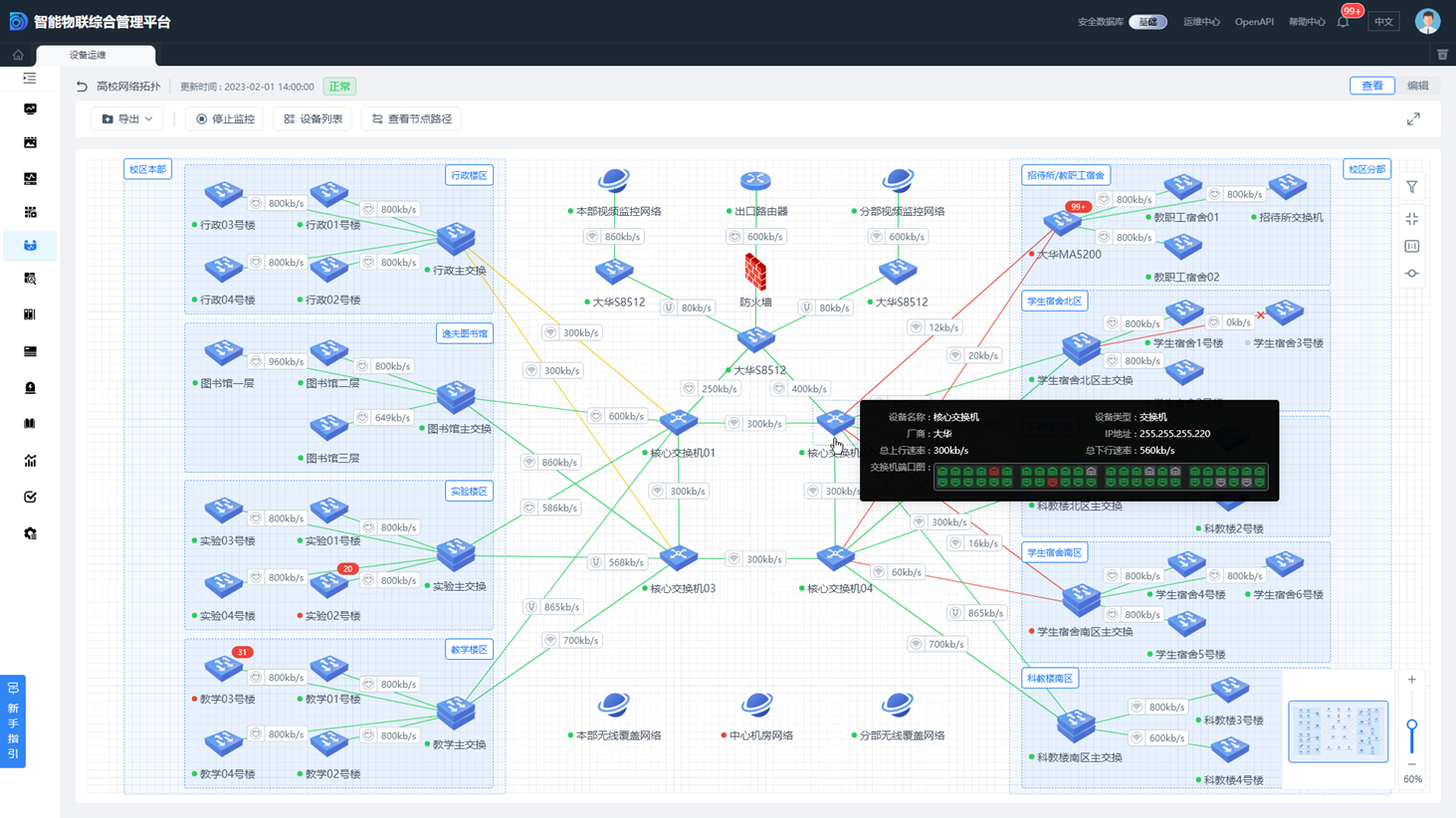

开发成功展示：
